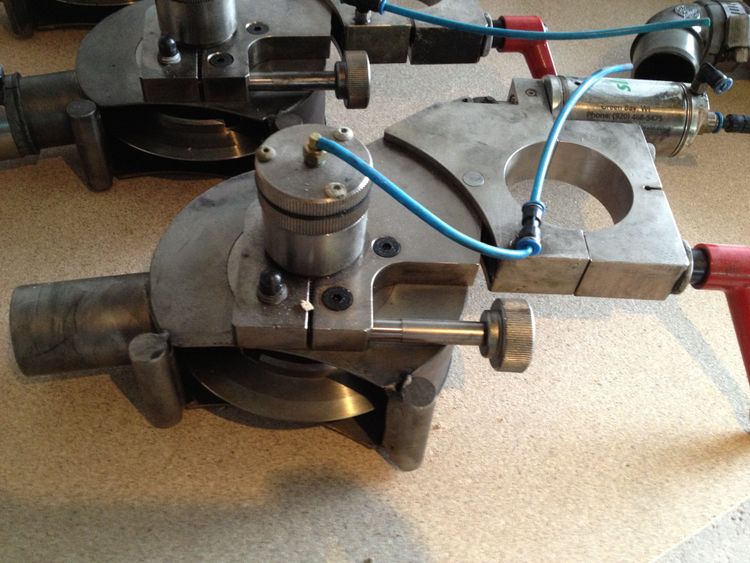

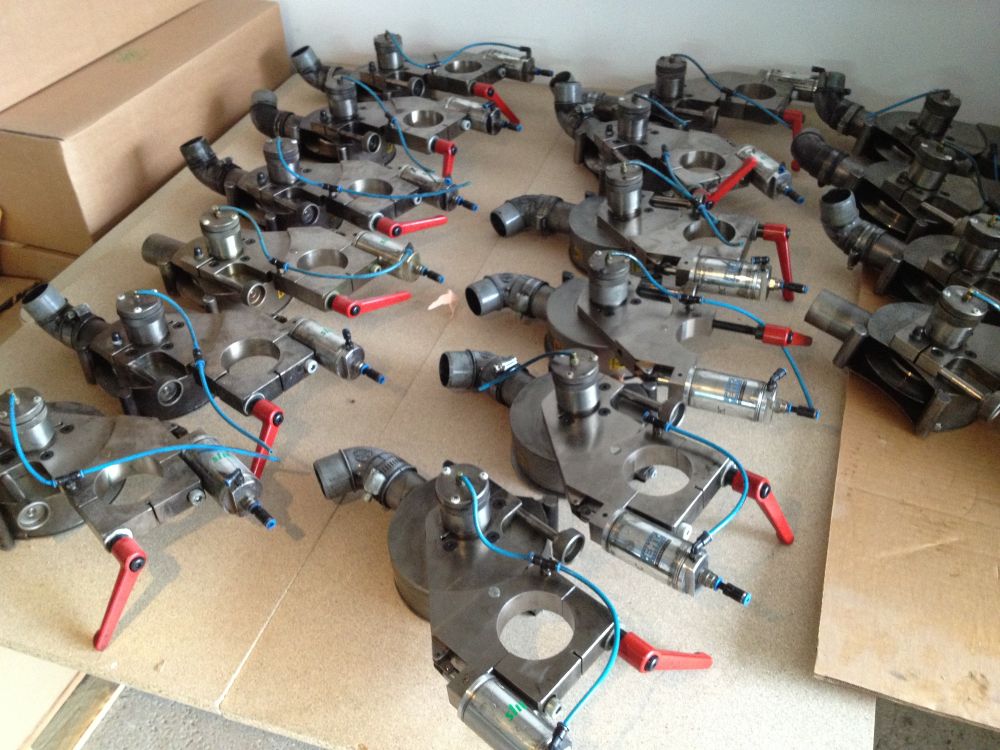

16 SLITTEC/EMT type Jaguar "M" Shear knifeholder

SLITTEC/EMT type Jaguar "M"

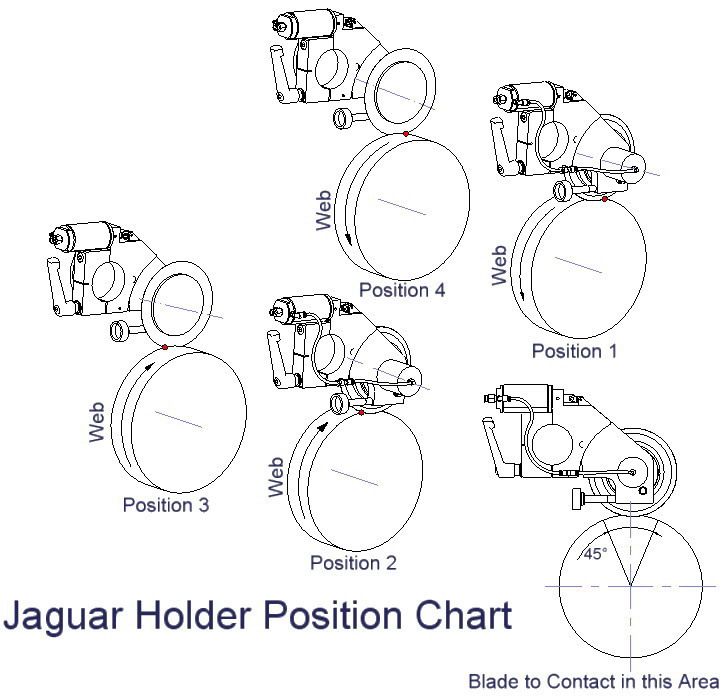

12 pneumatic Shear knifeholder position 3
4 pneumatic Shear knifeholder position 2
For cutting paper, carton, plastic foils, thin aluminium, non woven and all flexible materials

The smart design of the EMT-slittec Knifeholder
guarantees the exact positioning of the slitting
geometry. This system provides a precise and durable
operational reliability. The blade side load engagement
use linear bearing to provide trouble-free operation and
the highest cut quality. The solid design of the blade
holder allows a flexible alignment of the assembly with
a variety of standards.
· Different shear holders (MS, M, BD, U, MS4)
· Fixed slitting angle & flexible slitting positions
· Quick-Change blade loading
· Universal round bar (standard) mounting
· External air control valve available with manometer
for separate pneumatic blade engagement force
· High-precision slitting geometry by use of linear
side load bearing
· Option with integrated dust absorber
· Compatible as direct replacements for many
competitor products
· Designed for medium-duty applications

-----------------------------------------------

12 porte-couteaux pneumatiques en position 3 selon croquis et 4 positions 2

Utilisation possible pour coupe de papier, carton, film plastique, alu fin, textile et non tissé, ainsi que tous matériaux flexibles.

Porte couteaux pneumatique.
Ce porte couteau est d’un concept basé sur notre modèle Jaguar.
Système de verrouillage mécanique rapide procurant un blocage parfait sur barre ronde dia. 60 mm..
Mouvement de descente du couteau actionné par un vérin pneumatique.
Mouvement de plaquage du couteau contre le contre couteau obtenu par pression pneumatique et guidage par douille à billes.
Ce principe permet un très bon contrôle du couteau, évitant les problèmes de torsion internes et gommage rencontrés avec les conceptions classiques chemise et piston.
La pression pneumatique du plaquage du couteau est indépendante du mouvement de descente.
Carter de protection du couteau avec tube d’aspiration
Flasque de fixation du couteau à montage et démontage rapide (3 vis BTR et lumières dans le flasque et verrou de blocage de la rotation du couteau).
Couteau φ 130 mm x 80 x 1.5 mm

Porte-couteau ne nécessitant aucun graissage ou maintenance préventive

-----------------------------------------------

Der konstruktive Aufbau des EMT-slittec Messerhalters
garantiert eine exakte Positionierung der
Schneidgeometrie. Durch die einzigartige Verwendung
von Linearführungen in der Schneidkopfachsen bietet
dieses System eine präzise und wartungsfreie
Funktionssicherheit beim Schneidwinkel mit einer
extern regelbaren Anstellkraft. Die massive Ausführung
des Halterkorpus erlaubt darüber hinaus eine flexible
Anordnung der Baukomponenten mit einer Vielfalt von
Standardvarianten.
· Verschiedene Schneidköpfe (MS, M, BD, U, MS4)
· Fixierte Schneidwinkel & flexible Schneidpositionen
· Quick-Change Messerfixierung
· Universelle Rundwellenbefestigung (Standard)
· extern montierbares Druckregelventil mit Manometer
für die separate, pneum. Messeranstellkraft
· Hochpräzise Schneidgeometrie durch
Fräszenter -Bearbeitung in einer Aufspannung
· Option mit integrierter Staubabsaugung
· Kompatibel zu Schneidgeometrien verschiedener
Hersteller, d.h. austauschbar bzw. integrierbar
· Messerhalter für mittelschwere Schneidanwendungen
